وال پست گالوانیزه

وال پست تشکیل شده از کلافی که در طول های مشخص برای یکپارچه عمل کردن دیوار کاربرد دارند. واژه وال پست در معنا به معنی دیوار نگهدارنده می باشد که به دوشکل وال پست قائم و وال پست افقی اجرا می گردند . این وال پست ها منجر به درگیری دیوار با اسکلت و در نهایت افزایش استحکام دیوار می شود .

وال پست یکی از تجهیزات ساختمانی است که با کمک پروفیل های فولادی ساخته شده است. این سخت افزار با ایجاد درگیری دیوار و اسکلت ، استحکام سازه را افزایش می دهد. در واقع دیوارها و تیغه ها با کمک وال پست ارتباط قوی تری با ساختار اصلی ساختمان پیدا می کنند. در زبان انگلیسی ، این تجهیز را وال پست می نامند و به عنوان نگهدارنده دیوار ترجمه می شود. این قطعه معمولاً به صورت تیر ستون طراحی شده و با قرار دادن دیواری در انتهای سالن های صنعتی یا قاب های چند دهانه نصب می شود. در واقع ، دیوار پوش یک سیم پیچ است که برای ادغام در عملکرد دیوار و طول های خاصی در انواع مختلف ساختمان استفاده می شود. برای مشاوره وال پست با برند راد پست و وال پست گالوانیزه با شماره ۸۸۸۸۴۴۷۳-۰۲۱ تماس بگیرید.

وال پست چیست و نقش آن در سازه‌ها چیست؟

مهمترین نقش وال پست انتقال فشار از دیوار به قاب است. در واقع پایه دیوار از ریزش دیوار جلوگیری می کند و تنش های ناشی از طوفان و زلزله را به قسمت قوی تر سازه منتقل می کند. بنابراین ، اتصالات وال پست به شکل لوبیا در انتها به چارچوب متصل شده و روی فونداسیون چسبانده شده اند. وال پست همچنین نقش مهمی در استحکام قاب ها و استحکام دیوارها دارد که به دلیل وجود پنجره ها ضعیف شده است.

انواع وال پست

وال پست ها در دو دسته قائم و افقی دسته بندی می شوند. این اجزا، در دسته المان‌هایی محسوب می شوند که در جهت عضوهای عمودی کاربرد دارند ولیکن خود به دو شکل افقی و عمودی قابل اجرا هستند . وظیفه اصلی وال پست در هر نوعی یکسان می باشد که با درگیر نمودن دیوار با اسکلت و پخش صحیح نیروها از خرابی سازه و آسیب دیدگی آن پیشگیری به عمل می آورد. وال پست افقی برای درگیر شدن دیوار با اسکلت سازه کاربرد دارد که منجر به افزایش قدرت در دیوار می گردد. وال پست قائم چنانچه که دهانه سازه بیش از اندازه بزرگ باشد، وال پست از طبقه زیرین به طبقه بالایی به شکل قائم، جوش داده می گردد. مدل قائم وقتی کاربرد دارد که بارهای خمشی وارده به دیوار به دیگر بارها غلبه نماید. از نظر طریقه اجرا، انواع وال پست ها به شکل‌های مختلف قابل اجرا هستند . روش‌های اجرای مرسوم شامل :

اجرا با انکر بولت و نبشی کشی
اجرا با تسمه دور ستون
اجرا با کمک میلگرد در داخل کف و ستون‌های مجاور

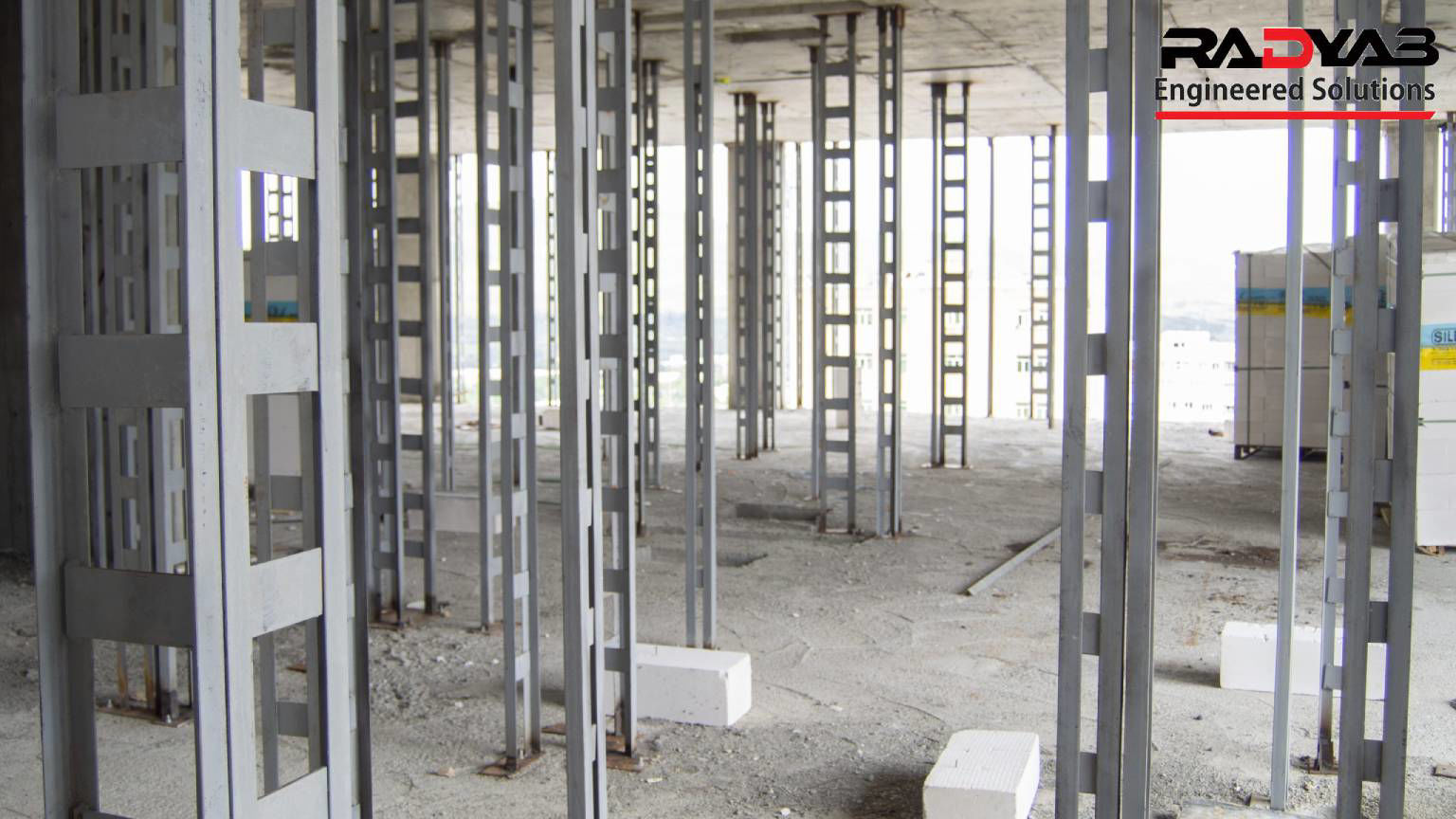

انواع وال پست

اهمیت استفاده از وال پست

کاربرد وال پست در ساختارهای شهری بسیار مهم است ، اما کاربرد آن در بسیاری از سازه های دیگر دارای ضعف هایی است. به همین دلیل ، از آنها استفاده نمی شود و در برخی از سازه ها استفاده نمی شود. پیش از زلزله های گذشته و اخیر تصور می شد که شرط اصلی عملکرد مناسب سازه در هنگام وقوع زلزله حفاظت از اجزای اصلی سازه مانند تیرها ، ستون ها و سقف ها است و این امر باعث کاهش آسیب های زلزله می شود. با این حال ، اجزای غیر ساختاری مانند وال پست نیز می توانند آسیب جبران ناپذیری به سازه ها وارد کنند.

اهمیت استفاده از وال پست

دیدگاه مهندسان طراحی این است که از عناصر اصلی سازه مانند تیرها ، ستون ها و سقف ها در برابر نیروهای جانبی مانند زلزله محافظت کنند. اما در عمل ، زمین لرزه های اخیر ، به ویژه زلزله سر پل ذهاب ، عملکرد بهبود یافته عناصر غیر سازه ای مانند ساختمان ها ، تیر ها را حتی در زمانی که سازه پایدار مانده و به عناصر اصلی آسیب نمی رساند ، نشان داده است. نما ، دیوارهای محیطی و وال پست گالوانیزه در معرض فروپاشی و شکستگی هستند و می توانند صدمات جبران ناپذیری به سازه های ساختمان وارد کنند. به همین دلیل استحکام بین قاب های وال پست در ساختمان بسیار مهم است.

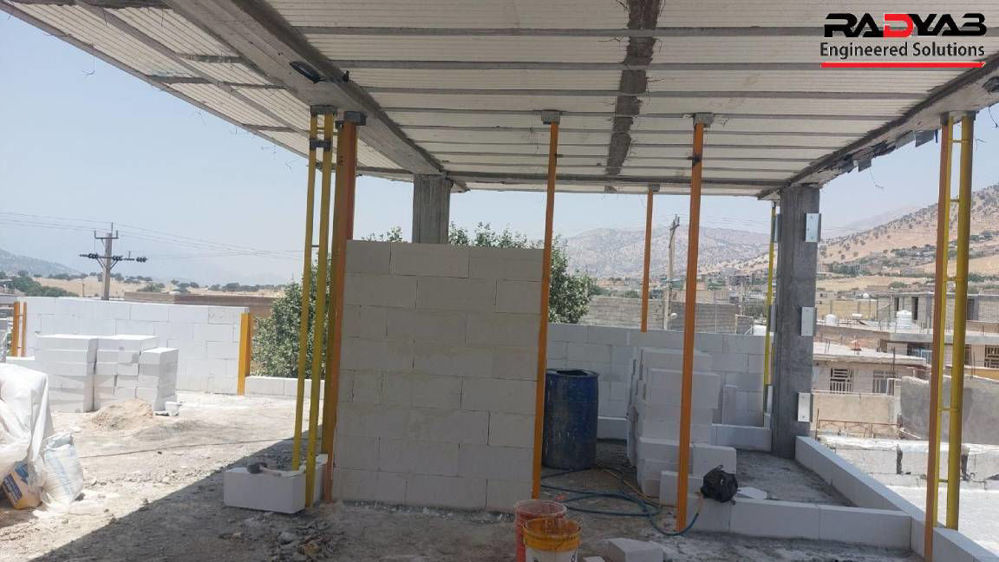

مراحل پیاده سازی وال پست چیست؟

وال پست در سازه های بتنی و از مرحله قالب بندی در بتن ریزی استفاده می شود. در مرحله قالب بندی برای بتن ریزی ، صفحات فلزی باید برای اتصال گوشه ها تعبیه شوند. البته گاهی مرحله تعبیه صفحه در قالب انجام نمی شود و پس از بتن ریزی ستون ها و تیغه ها ، اسلب ها با استفاده از لنگر بولت یا رول پیچ به ستون و بتن تیغه متصل می شوند. و نیم متر از یکدیگر ، با استفاده از گوشه یا مشخصات جعبه ، گوشه سوراخ می شود و سپس وال پست وارد می شود. وال پست ها باید طوری نصب شوند که دیوار دقیقاً بین دو وال پست قرار گیرد و اگر پنجره بر روی دیوار نصب شده است ، قاب پنجره وال پست باید نصب شود. دیوار چینی نزدیک تیغه و در بالا باید از آجر چینی با وزن بالا و ملات با کیفیت ساخته شود ، زیرا وزن آن را تحمل می کند.

مراحل پیاده سازی وال پست چیست؟

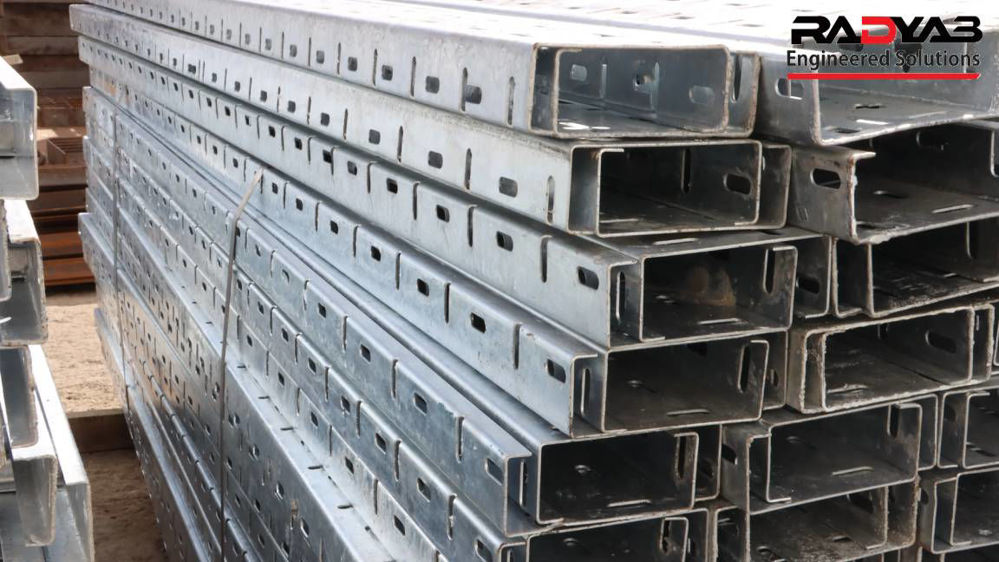

وال پست را با سازه های گالوانیزه اجرا کنید

در ساخت و سازهای جدید ، با تغییر کاربری ، از سالنی با سقف بلند و دیوارهای بلند استفاده می شود. این روش یک راه حل معماری برای فضاهای داخلی است و در بیشتر موارد یک راه حل مقرون به صرفه است. این روش با استفاده از یک سیستم اتاق با ساختار خود نگهدارنده (بدون محدودیت افقی از نظر تامین استاتیک) و مستقل از فضای ساختمان به دست می آید. بنابراین ، از نظر ساختاری ، سیستم اتاق به اتاق نامیده می شود. این سیستم به درجه بالایی از استقلال از ساختمان اصلی دست می یابد. استفاده متداول از این اتاقها ایجاد فضاهای مستقل در سالن ها و اتاق های بزرگ است و همچنین می توان آنها را در فضاهای بزرگ زیر شیروانی مانند اتاق های مشترک (معمولی) و اتاق های کنفرانس ، ادارات ، اتاق های کنترل محل تولید ، واحد های بهداشتی ، مناطق ، آپارتمان های انبار ، اتاق های بازرسی و تشخیص ، اتاق های آموزش و حتی اتاق های تمرین نوازندگان.

وال پست را با سازه های گالوانیزه اجرا کنید

اجرای دیوار جدا کننده با سازه های گالوانیزه

یک سیستم اتاق مطلوب نه تنها باید الزامات را برآورده کند ، بلکه باید شامل تمام مشخصات فنی و الزامات مکانیکی ساختمان ، مانند طیف گسترده ای از ساختارهای سیستم مانند Cubo باشد. این نوع سیستم شامل محصولات پیش ساخته ساختمان خشک و متداول است. زیرسازی شامل سیستم های تلسکوپی است که در فواصل زمانی مناسب به کف پیچ می شوند. سپس قسمت افقی UA شکل در طرفین به قسمت فوقانی مقاطع تکیه گاهی مذکور متصل می شوند.

از سازه های گالوانیزه برای اجرای آپارتمان ها و اتاق های متحرک استفاده کنید

در این سیستم ، یک سقف مستقل برای تکمیل و محاصره سقف اتاق استفاده می شود ، در حالی که ساختار پوشش سقف (معمولاً دو بخش UA یا CW) در یک فضای بسته بین بخش های اصلی پشتیبانی کننده UA در هر دو طرف قرار می گیرد. به سیستم پشتی سطح دیوار را از طریق قسمت CW / MW100 به عنوان پشتی جدا شده به صورت عمودی می بندد. هر دیوار پارتیشن در اتاق متصل و محدود به تکیه گاه های تلسکوپی در هر دو طرف است. برای پوشاندن دیوارها و سقف فضا از تخته گچی یا تخته مقاوم در برابر آتش استفاده می شود. عملکرد پارتیشن سقف و دیوار در اتاق علاوه بر اینکه اتاق را با فضاهای دیگر محصور کرده و اتاق را از دیگر فضا ها جدا می کند. سیستم داخلی و فضای داخلی را کنترل می کند. نیروی جانبی جزء. شکل زیر ویژگی ها و کاربردهای مختلف سیستم را نشان می دهد. در سیستم Cubo ، با توجه به نوع اتاق ، در شرایط عادی ، عرض (عرض دیافراگم) اجرا شده تا 7.5 متر است و طول محدود نیست. ارتفاع اتاق می تواند از 2.5 متر تا 3.7 متر متغیر باشد.

حتی ممکن است قسمتی از واحد اتاق را به اجزای سازه ای در دو طرف متصل کرده و دهانه هایی تا عرض 2 متر بدون تجهیزات اضافی باز کنید. بسته به طراحی سازه و اندازه کار ، می توان تا 90 دقیقه مقاومت در برابر آتش و حداکثر 55 دسی بل عایق صوتی استاندارد سطح DnT را بدست آورد. سیستم دیگر LSF نامیده می شود که می تواند بارهای سازه ای و نیروهای جانبی بیشتری را نسبت به سازه های سنتی تحمل کند. سقف این سازه همچنین دارای ویژگی های مجموعه ای از پانل های چوبی کامپوزیتی برای توزیع بار و بار موقت ، استاتیک یا بار تا 0.5 kN/m2 تأیید شده و بار زنده تا 2 kN/m2 است. اساساً این نوع سیستم برای سقف هایی که ممکن است موقتاً بیش از حد بار شوند مناسب است. سومین نوع سیستم (Cubo scape tunnel) یا تونل فرار است که به عنوان منطقه حفاظت از آتش یا اقدام در جهت منطقه (زون بندی) آتش در نظر گرفته می شود. گروه پوسته محافظ (ناحیه واقع در دیوار و سقف) شامل دو پانل ضد حریق است که با روکش فلزی تقویت شده اند. این سیستم نه تنها به ویژگی های محافظت در برابر آتش یک فایروال ، بلکه به ویژگی های مکانیکی یک فایروال با درجه حفاظت در برابر آتش تا 90 دقیقه دست می یابد. حفاظت در برابر آتش و مقاومت در برابر ضربه تا 3000 نانومتر نیز بالا می رود.

استفاده از یونولیت و پلاستوفوم در وال پست

در جاهایی که وال پست در مجاورت ستون جای می گیرد، می بایست فاصله ای تقریبی حدود چهار الی پنج سانتیمتر را در نظر داشت . این فاصله بین وال پست و ستون را باید از مصالح نرمی همچون یونولیت یا پلاستوفوم پر نمود . این کار نیز منجر به آن شده تا در صورت ورود نیروهایی همچون نیروی حاصل از زلزله یا وزش باد، نیرو به شکل معکوس از ستون به دیوار وارد نشود

مزایای اجرای وال پست با ساختار گالوانیزه عبارتند از:

• سیستم آن مدولار است. • برای تکمیل دستی نصب و راه اندازی از محصولات نیمه تمام و قطعات پیش ساخته صنعتی استفاده می کند. • وزن آن بسیار کم است. • دارای پشتیبانی ساده و اجزای به هم پیوسته است. • قاب مستقل است (نیازی به ساختار کمکی نیست). • تحمل و انتقال بارهای استاتیک اضافی (بار ثابت ، بار زنده). • به دلیل سادگی و انعطاف پذیری اجزای مورد استفاده در سیستم ، مکان یابی و نصب درها ، پنجره ها ، تجهیزات بهداشتی و سایر لوازم جانبی آن آسان است. • قابل تجزیه و استفاده مجدد یا بازیافت است. • عایق صدا برای جلوگیری از انتقال سر و صدا در دیوار از داخل به خارج و بالعکس استفاده می شود و ممکن است به طور کامل از ساختمان جدا شود (برای جلوگیری از پل های صوتی). • مقاومت در برابر آتش در شرایط مختلف حتی توانایی دیوار آتش را از داخل به خارج (به عنوان مثال ، برای محفظه احتراق) و از خارج به داخل (به عنوان مثال ، راه فرار) تضعیف می کند.

مزایای اجرای وال پست با ساختار گالوانیزه

نکات مهم برای نصب وال پست

ضوابط اجرای وال پست دیوار برای افزایش استحکام افقی ، از 14 میلگرد یا بیشتر در فواصل 1 تا 1.5 متری استفاده کنید و سپس سازه را به سقف محکم کنید. توجه داشته باشید که تمام پروفیل های مورد استفاده در ساخت و اتصال وال پست باید به صورت عمودی و افقی ضد زنگ باشند. نحوه اتصال وال پست به کف و سقف و به دیوارهای جانبی و البته جلوگیری از ترک های ناشی از حرکات جانبی ساختمان در مرحله نازک کاری ، به پروفیل ها ، تورهای مرغ یا خرگوش کشیده شده و با سیم گالوانیزه ثابت می شود. اگر پروفایل وال پست دو زاویه دارد ، بهتر است دهانه را 1 سانتی متر بیشتر از ضخامت دیواره ای که باید در حین ساخت از آن پشتیبانی کند در نظر بگیرید تا تیغه به طور کامل در داخل قرار گیرد. در وال پست عمودی لازم است که شاخک ها را با استفاده از میلگرد شماره 10 در فواصل یک متری به جعبه یا گوشه های دیوار بچسبانید تا استحکام کافی بین تیغه و وال پست عمودی ایجاد شود تا دیوار در هنگام برخورد رفتار یکپارچه تری از خود نشان دهد. بارهای جانبی وارد می شوند. تقریباً 4 تا 5 سانتی متر فاصله در قسمتهایی که وال پست در نزدیکی ستون قرار گرفته است مشاهده می شود. در این حالت ، از مواد نرم مانند یونولیت یا پلاستوفوم بین وال پست و ستون استفاده می شود. به این ترتیب ، در صورت بارهای جانبی مانند زلزله ، ستون فشار جانبی به دیوار وارد نمی کند.

نکات مهم پیاده سازی

در ساختمانهای دارای اسکلت ، پیاده سازی وال پست معمولاً از پروفیل های فولادی و زاویه ای ، قوطی و ناودانی ساخته می شود. وال پست از گوشه ها ساخته شده است و عملکرد بهتری در انتقال بار جانبی و ادغام دیوار نسبت به نوع مخزن دارد. اگر نمای وال پست دستگاه مشاوره دو زاویه داشته باشد ، در هنگام ساخت باید دهانه 1 سانتیمتر ضخامت بیشتری داشته باشد تا تیغه به درستی قرار گیرد. در وال پست عمودی ، شاخک ها باید به گوشه ها جوش داده شوند یا می توانند در فواصل یک متری با استفاده از میله های فولادی آجدار درجه 10 جوش داده شوند تا تیغه و وال پست و دیوار با چسبندگی لازم هنگام اعمال بار و یکنواختی جانبی یکنواخت ایجاد شود.

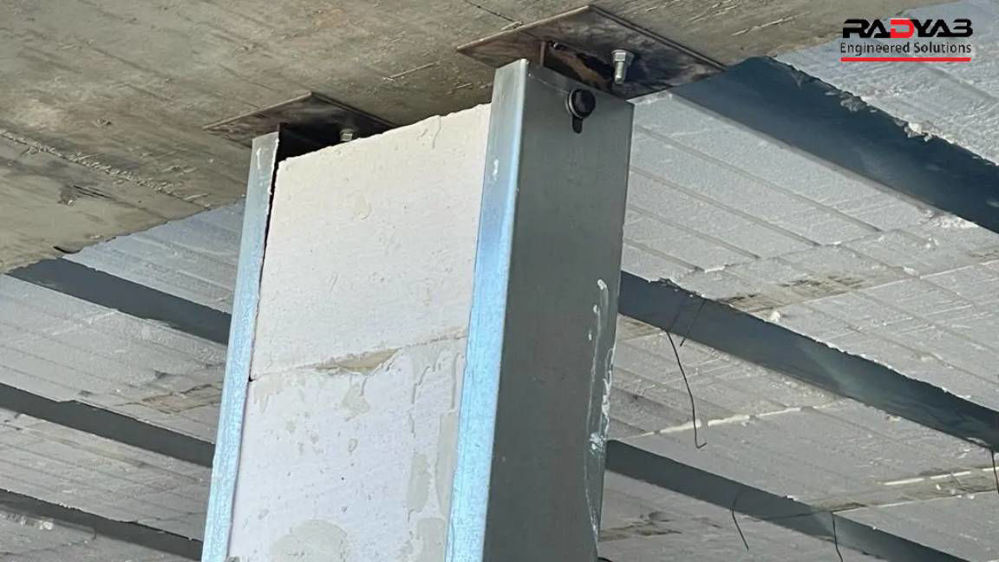

مقطع وال پست و جنس وال پست:

طبق آیین نامه جنس گیره های مهار کننده در بین دیوار ها از سازه اصلی ساختمان ، از جنس ورق سرد نورد شده به ضخامت 2 میلیمتر تشکیل شده است که دارای کف با عرض 10.5 ، 15.5 و 20.5 سانتیمتر (جهت دیوارهایی با عرض 10 ،15 ،20 سانتیمتر ) و با دو بال 7 سانتی بوده که داخل کف هریک از این ورق ها U شکل یک عایق 3 سانتی فوم پشم شیشه یا فوم پلی استایرن ضد رطوبت با دانستیه پایین قرار دارد.

اتصال این گیره ها به ستون ها و زیر تیرها به وسیله رول بولت با اندازه و فاصله حدودی هر 1 متر یک عدد انجام می پذیرد و برای مقاوم سازی دیوار از میلگرد بستر بهره برداری می شود که به شکل مفصلی در طول دیوار جهت مهار دیوار اجراء می شود. ضمن اینکه میلگرد بستر در اندازه های هر دو رج یا هر سه رج، بین بلوک ها در بین ملات سیمانی نصب می شود.

نتیجه گیری با توجه به معنای وال پست گالوانیزه به عنوان نگهدارنده دیوار ، می توان گفت که وال پست یک عضو غیر سازه ای در یک ساختمان است که مسئول مهار دیوار از نیروی جانبی ناشی از وزن آن است. همچنین باعث ایجاد وحدت و یکپارچگی در امتداد دیوار می شود. وال پست با برند رادپست معمولاً در سازه های فولادی و بتنی استفاده می شود. با این حال ، به دلیل اهمیت بالای نگهدارنده ها در ساختمان ، استفاده از وال پست در ایران معمول نیست. این به این دلیل است که توسط مجری پروژه ساختمانی مورد توجه قرار نگرفته است و دارای ایراداتی است. از نظر ظاهر ، دو نوع وجود دارد: نوع عمودی وال پست و نوع افقی وال پست. این وال پست باعث برخورد دیوار با اسکلت ساختاری و در نتیجه استحکام دیوار می شود. اما از نظر مصالح ، دو نوع وال پست فلز و بتن وجود دارد. در ساختار مصالح ساختمانی از وال پست FRP نوع بتنی و در ساختمان اسکلت فلزی از وال پست فلزی استفاده می شود. به طور کلی ، استفاده از وال پست نیاز به رعایت قوانین و مقررات مربوط به ساخت و ساز و رعایت نکات ضروری و کلیدی در فرایند اجرا دارد. این امر برای طراحان و مهندسان امکان پذیر است.
