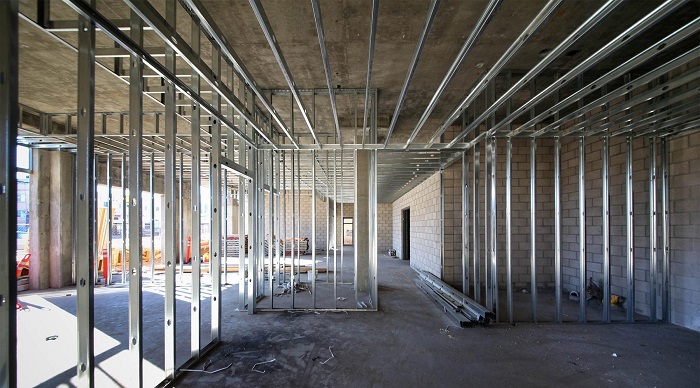

تعریف وال پست

انواع وال پست های اجرایی در مهار دیوار چیست؟  دیوار یک سازه پیوسته، یکپارچه و مستحکم است که از آجر، سنگ، بتن، چوب یا فلز ساخته شده است. در مقایسه با طول و ارتفاع، ضخامت دیوار بسیار نازک است و معمولاً به عنوان جداکننده فضا، یک جزء یا اتاق یا محافظ فضا استفاده می شود. علاوه بر این سازه عمودی بار ساختمان را به زمین منتقل می کند و نقش مهمی در مقاوم سازی ساختمان دارد. وال پست به عنوان نگهدارنده دیوار برای برخورد دیوار با اسکلت استفاده می شود تا دیوار در برابر باد و زلزله مقاوم باشد. یک دیوار می تواند فلزی یا بتن مسلح باشد. نوع فلز معمولاً پروفیل زاویه دار، ناودانی یا قوطی شکل است. وال پست یک عنصر غیر سازه ای است و اجرا و یا اجرا نشدن آن به نظرات مهندسین طراح معماری بستگی دارد. اهمیت استفاده از وال پست در آسیب نرساندن به قسمت های اصلی سازه مانند تیرها، ستون ها و سقف ها. استفاده از وال پست می تواند عملکرد مناسب سازه را تضمین کند.

چگونه وال پست از آسیب دیدن دیوار در هنگام زلزله جلوگیری می کند؟

  هدف اصلی از اجرای وال پست جلوگیری از آسیب دیدن دیوارها در هنگام زلزله است. البته این بدان معنا نیست که در صورت اعمال بار زلزله، دیوار ترک نمی خورد. وال پست با کاهش طول آزاد دیوار و امکان جابجایی جانبی، استحکام سازه را کاهش می دهد. به این ترتیب مقاومت دیوار در برابر بارهای لرزه ای (دینامیک سازه) افزایش می یابد.

تفاوت بین وال پست و ستون چیست؟

هم وال پست و هم ستون ها عناصر عمودی سازه هستند. اما بار وارد شده به سازه نباید از 1300 نیوتن بیشتر باشد و جزء غیر باربر محسوب می شود.

کاربرد وال پست چیست؟

اجرای وال پست در ساختمان بتنی ساخت سازه های لرزه ای و رابط های غیر سازه ای است. از دیگر کاربردهای این عنصر می‌توان به نگهداری پنجره‌ها، درب ها، پوشش‌های داخلی، نمای بیرونی، عایق‌ها و وسایل اشاره کرد. علاوه بر این، قسمت معلق را در فرایند ساخت می توان به یک موقعیت مناسب متصل کرد. در نتیجه از بار دیوار کاسته می شود و احتمال سقوط این وسایل در زلزله نیز کاهش می یابد. به طور کلی، وال پست مانند یک براکت، یک عنصر نگهدارنده یا به طور دقیق تر، یک دیوار حائل است.



انواع وال پست های اجرایی در مهار دیوار چیست؟

انواع وال پست یک عنصر ساده و بدون انواع مختلف است. در طبقه بندی کلی، اجبار با توجه به جهت به سمت ستون به دو نوع عمودی (موازی با ستون) و افقی (عمود بر ستون) تقسیم می شود. از سوی دیگر، گزینه های نسبتا متنوعی برای اتصال وال پست به سازه ها و اجزای دیوار وجود دارد. بسته به نوع اتصال مورد استفاده، می توان آن را به صورت لغزنده، کشیده، پیوسته یا متناوب اعمال کرد. البته استفاده از نوع متناوب برای اجرا بیشتر رایج است. به این رفتارهای اجباری وال پست متناوب نیز می گویند.

وال پست عمودی چیست؟

نیروی عمودی یا ایستاده بخشی موازی با ستون یا سایر اعضای عمودی در وسط دیوار است. پروفیل معمولاً H شکل است و از دو ناودانی یا چهار نبشی ساخته می شود. شکل H به صورت عمودی مجبور می شود تا جاسازی بلوک ها یا آجرها و ایجاد نقاط لنگر در خارج از دیوار را آسان تر کند. بسته به موقعیت مکانی، وال پست عمودی عنوان زیر نیز نامیده می شود: وال پست کناری یا جانبی: واداری که در نزدیکی اعضای عمودی و در فاصله معین (حداقل یک متر)تعبیه می شود.

 وال پست افقی یا تیرکی چیست؟

تیر افقی یا وال پست افقی یک عضو افقی با سطح مقطع فولادی یا بتنی است که می تواند ارتفاع آزاد دیوارهای بلند (بیش از 3.5 متر) را کاهش دهد. تیرک معمولاً با انتهای وال پست اجرا می شود. وال پست علاوه بر بهبود فاصله بین دیوار و قاب، به عنوان یک تیر نگهدارنده نیز عمل می کند. برای جلوگیری از تغییر شکل تیر در ناحیه اتصال، نیرو باید حداقل در فاصله یک متری ستون اعمال شود. همچنین تیر باید کاملاً به دیوار ثابت شود تا باری از قسمت بالایی (تیر یا سقف) به آن منتقل نشود.

چگونه وال پست به قاب متصل می شود؟

بسته به اعضای افقی یا عمودی سازه مجاور، می توان از گیره های کشویی، تلسکوپی، انعطاف پذیر یا شاخک های انتهایی استفاده کرد. این اتصالات درجات آزادی لازم را برای حرکت جانبی و نیروی اجزای دیوار فراهم می کند. علاوه بر اتصال مستقیم (میخ) و اصطکاک (به دلیل بار ثقلی)، سایر روش های اتصال مانند جوش یا پیچ مجاز است. فاصله بین نیروها به بار اعمال شده (مقاومت خمشی)، شرایط لبه های بالاو پایین و شرایط مرزی زیر دیوار بستگی دارد. در زیر نحوه اتصال وال پست با سایر اعضا را معرفی می کنیم.

دیوار را به ستون چگونه وصل کنید

اتصال اعضای سازه ای عمودی مانند دیوارها و ستون ها با استفاده از اتصالات لغزنده (ناودانی شکاف، پیوسته/قطع شده)، گیره های U شکل انعطاف پذیر یا شاخک های انتهایی انجام می شود. توجه داشته باشید که در دیوار پانل نیازی به اتصال دیوار و ستون نیست و فقط فضای بین المان ها با پشم سنگ پر شده و در نازک کاری از یک لایه رابیتس استفاده شده است.

چگونه وال پست را به ستون توسط حالت انعطلف پذیر U شکل متصل کنید

یکی از بهترین راه ها برای اتصال ستون استفاده از اتصال کشویی (نبشی، ناودانی شکسته یا ناودانی پیوسته) در نقطه تماس دیوار و ستون است.

وال پست را با گیره های U انعطاف پذیر به ستون وصل کنید

روش دیگر برای فشار دادن ستون استفاده از اتصالات کشویی U شکل است. این اتصالات علاوه بر محدودیت حرکت در خارج از دیوار، درجات آزادی لازم را برای حرکت جانبی آن در داخل دیوار نیز فراهم می کند.

وال پست را از طریق پین های انتهایی به ستون وصل کنید

در صورت استفاده از آرماتور بستر در ستون می توان از انتهای آن برای اتصال به دیوار استفاده کرد. در این حالت نیازی به نبشی یا ناودانی نیست.

دیوارها را به تیرها و سقف وصل کنید

اتصال دیوارها به اعضای سازه افقی مانند تیرها و سقف ها با استفاده از اتصالات کشویی (ناودانی شکاف، پیوسته/قطع شده) و تلسکوپی انجام می شود.

دیوار را به تیر وصل کنید

اتصال کشویی (وال پست sliding) یکی از روش های اتصال اجباری در دیوار در داخل سازه یا قاب نیم طبقه است. در این روش یک ناودان پیوسته/قطع شده یا دو نبشی با فشار دادن صفحه فلزی روی سقف به دیوارهای دو طرف متصل می شود.   در اتصال کشویی، نبشی ها مجبور به جوش نمی شوند؛ چرا اینطور است: در دیوار بلوکی حرکت جانبی داخل پانل دیوار و آزادی حرکت جانبی اجزای دیوار و وال پست در نظر گرفته شده است. نبشی باید از حرکت آن از روی صفحه جلوگیری کند. بنابراین نیازی به محدود کردن حرکت اجباری با جوش دادن آن به نبشی نیست. مطابق استاندارد 2800 ایران پیوست 6 ویرایش چهارم بخش P6-1-4-2-3، در هنگام لغزش وال پست نیازی به رعایت فاصله جداسازی دیوارهای مجاور نیست. به این ترتیب می توان دیوار را به زور تخریب کرد. ضمناً در صورت استفاده از ناودانی منقطع حداقل طول آنها باید حدود 50 سانتی متر باشد.

دیوار را به سقف وصل کنید

وال پست سقفی روشی برای کشویی و اتصال غیر مستقیم دیوار به سقف است. در این نوع وال پست از نبشی ها یا ناودانی برای مهار دیوار و جلوگیری از خروج آن از تخته استفاده می شود. اتصال تلسکوپی (تلسکوپی وال پست) یکی از روش های اتصال بر روی دیوار خارج از قاب یا تیغه است. در این روش چهار نبشی چهار طرف مجبور به اتصال به صفحه فلزی روی سقف می شوند. در اتصال تلسکوپی، مانند اتصال کشویی، نبشی ها به اجبار جوش داده نمی شوند. اما از آنجایی که وال پست از چهار طرف به نبشی مجهز است، حرکت جانبی آن در هر دو جهت محدود خواهد شد. ضمناً در این نوع اتصال مانند اتصال اجباری به ستون باید فاصله 1% جدایی دیوار و وال پست در نظر گرفته شود. اگر اتصال لغزشی مناسب در هنگام ساخت اجزا قابل پیش بینی نباشد، سقف وال پست را نیز می توان با کاشت میلگرد های مهار در هسته تیر اعمال کرد. در این روش، ردیف آخر به صفحه دیوار در سطح سقف محدود نمی شود، بلکه با میلگرد های فولادی یا بست ها تقویت می شود. در دیوارهای داخلی، به ویژه در سقف های کامپوزیت، رج انتهایی یا نیمه انتهایی دیوار را می توان با میلگردهای فولادی بستر یا بست هایی مانند دیوارهای داخلی تقویت کرد.

طول پایه مبنا برای اجرای وال پست چقدر است؟

طول آزاد دیوار بیرونی نباید بیش از 4 متر باشد. در دیوارهای بالاتر از 4 متر باید از اعضای عمودی با سطح مقطع فولادی یا بتنی به عنوان تکیه گاه برای محدود کردن بیرون پانل های دیوار استفاده شود. ضمناً در دیوارهای با ارتفاع بیش از 3.5 متر برای کاهش ارتفاع آزاد به اعضای افقی با سطح مقطع فولادی یا بتنی نیاز است.

فاصله دیوار تا قاب چقدر است؟

تمام دیوارهای غیر سازه ای باید حداقل 25 میلی متر زیر تیر و 30 میلی متر بالای ستون قرار گیرند. این فاصله برای جلوگیری از ترک خوردن دیوار هنگام بالا آمدن اجزاء است. به یاد داشته باشید که در دراز مدت فاصله دیوار تا سقف باید بین حداکثر 25 میلی متر و حداکثر ارتفاع سقف باشد.

دلیل پر شدن فاصله بین دیوار و قاب چیست؟

فضای جداسازی قاب و دیوار باید با مواد منعطف مانند پشم سنگ ضد رطوبت (حفظ حرارت) و مش الیافی (برای جلوگیری از ترک خوردن) پوشانده شود. اگر شکاف جداسازی خالی باشد، دیوار دیگر نقش فیکساتور را نخواهد داشت.

    نحوه اجرای وال پست در سازه فولادی

برخلاف مراحل اجرای وال پست در سازه های بتنی، اجرای وال پست در سازه های فولادی با جوشکاری به تیرها و ستون ها انجام می شود.

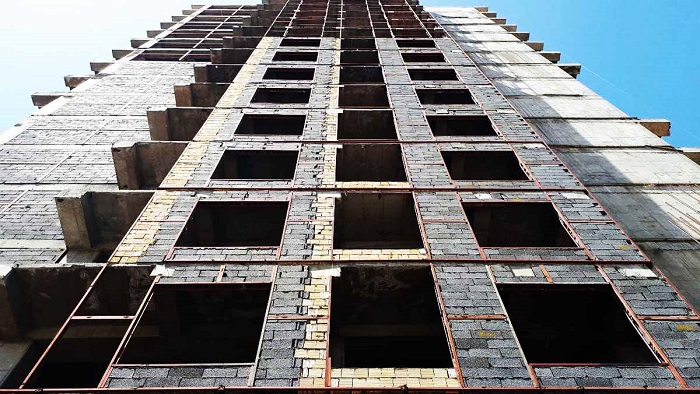

    نحوه اجرای وال پست در بلوک های سیمانی

قبل از اجرا باید محل تخته اتصال لندینگ روی نقشه مشخص شود و پس از تعیین محل و اجرا، تخته های بالایی و پایینی با وال پست جوش داده شده و بلوک سیمانی از یک طرف چیده می شود.

در اجرای وال پست به چه نکاتی باید توجه کرد؟

1. طراحان سازه باید جزئیات عناصر نگهدارنده دیوار (وال پست) را در نقشه های خود مطابق با استاندارد 2800 مشخص کنند. این جزئیات شامل موارد زیر است: جزئیات انواع دیوارهای مهار افقی و عمودی وال پست باز نمی باشد انواع مختلف جزئیات افقی و عمودی وال پست لبه های تراس و تکیه گاه ها را محدود می کند جزئیات اجرای دیوار زیرزمین که بار خاک وارد می شود

2. در نمای پلان، جزئیات فاصله اعضای عمودی باید حداقل برابر با دو مقدار 5 متر و 40 برابر ضخامت دیوار در نظر گرفته شود.

3. فاصله اعضای افقی تا کف تمام شده باید حداقل معادل 3.5 متر و 30 برابر ضخامت دیوار در نظر گرفته شود.

4. برای ردیف آخر دیوار چینی در نظر بگیرید که فشار و ملات کافی در زیر سقف وجود دارد.

5. دیواری که تا زیر سقف امتداد نمی یابد باید توسط یک کلاف افقی به لبه بالایی عنصر ثابت کننده ثابت شود.

6. اگر سمت عمودی به دیوار قائم متصل نیست، باید یک کلاف مناسب عمودی در کنار دیوار اجرا کنید.

7.در نمای آجری، بهتر است آجر نما و آجر پشتی را به طور همزمان بچینید

8. در صورتی که آجرهای دیوار بیرونی پس از ساخت آجرهای پشتی گذاشته شوند، باید با سیم های فلزی به هم متصل شوند و در فاصله افقی و عمودی 50 سانتی متر از دو جداره متصل شوند.

9. اگر از سیم یا مفتول فلزی استفاده نمی کنید، باید نبشی ای برای مهار دیوار نما اجرا کنید

10. در صورت استفاده از دیوارهای 10 و 20 سانتی متری در جان پناه های به ارتفاع 50 و 70 سانتی متری باید آنها را به فاصله حداکثر 5 متر محدود کنید و اگر ارتفاع جان پناه از 70 سانتی متر بیشتر شود حلقه عمودی باید تا بالای دیوار ادامه یابد. و آنها را با سیم پیچ های افقی وصل کنید.

نتیجه گیری اجرای وال پست ها در مقاوم سازی ساختمان نوین از اهمیت ویژه ای برخوردار است به همین منظور برای انجام آن باید آئین نامه های مربوط به اجرای آن را به طور کامل مطالعه کنید تا وال پست مناسب (وال پست افقی یا عمودی )را در جایگاه مناسب و به صورت صحیح اجرا و پیاده سازی نمایید .
